Sidste kvartal overtog vi et redningsprojekt fra en europæisk virksomhed inden for medicinsk udstyr. Deres oprindelige leverandør havde citeret kantporte på en32-hulrums sprøjtestøbeformfordi værktøjsomkostningerne var 14.000 € lavere end alternativet med ventil-. Atten måneder inde i produktionen havde de akkumulerede tab fra omarbejdning af portrester, dimensionsdrift og to komplette udskiftninger af hulrumsblokke nået €387.000. Det indkøbsteam, der godkendte det oprindelige tilbud, arbejder ikke længere der.
Portvalg er det sted, hvor sprøjtestøbningsprogrammer lykkes eller fejler økonomisk. Ikke i margenen. I kernen.
Omkostningsstrukturen ingen sætter i tilbuddet
Formleverandører citerer værktøj som en hovedpost. Hvad de ikke specificerer, er, hvordan portdesign låser din økonomi pr.-styk i de næste fem år.
En kold løbekantport på et årligt program på 150.000 enheder, der bruger PA66-GF30 til 4,20 €/kg, genererer ca. 19 % materialespild efter vægt, når du inkluderer indløbet, løbehjulet og portresterne. Det affald går enten til genslibning, hvilket kræver udstyr, gulvplads, forureningskontrol og sporing af blandingsforhold, eller det går til bortskaffelse. Ingen af mulighederne er gratis. Ingen af mulighederne vises på dit værktøjstilbud.
Cyklustid er den anden usynlige omkostningsdriver. Løbesystemet i en koldløbeform skal størkne, før formen kan åbne sig. På en 28--sekunders basiscyklus tilføjer løberkøling 4-6 sekunder afhængigt af løberens diameter og kølekredsløbets placering. Disse sekunder omsættes direkte til maskintimer. Til €45/time maskinpris koster en 5-sekunders cyklusudvidelse på 150.000 årlige enheder €9.375 om året i ekstra kapacitetsforbrug. Over en femårig programlevetid koster det enkelte designvalg €46.875 alene i maskintid.
Hot runner systemereliminer løberspild fuldstændigt og fjern løberkøling fra cyklustidsligningen. Værktøjet koster mere. Økonomien pr-styk forbedres. Spørgsmålet er, hvor break-even falder for dit specifikke program.
Pause-lige beregning: De tal, din leverandør bør køre
Vi byggede en omkostningssammenligningsmodel for et konnektorhusprogram sidste år, der illustrerer beslutningsrammen. Delen vejede 8,4 g i PBT-GF30. Årlig volumen fremskrivning var 280.000 enheder. Materialeprisen var €3,85/kg.
Cold Runner Scenario
Værktøjstilbud kom ind på 23.500 € for en støbeform med 4 hulrum med ubådsporte. Løberens vægt pr. skud var 6,2 g, hvilket betød en samlet skudvægt på 39,8 g for at producere fire 8,4 g dele. Materialeeffektiviteten var 84,4%. Årlige materialeomkostninger beregnet til €4.291 om året i affald. Cyklustiden var 31 sekunder, hvilket gav 116 skud i timen. Manuel portinspektion tilføjet 0,008 € pr. styk i arbejdsallokering.
Hot Runner Scenario
Værktøjstilbud var €38.200 for det samme hulrum med termiske porte. Intet løberspild. Cyklustiden faldt til 24 sekunder, hvilket gav 150 skud i timen. Forbedringen på 29 % gennemløb betød, at den samme årlige volumen krævede 23 % færre maskintimer.
Værktøjsdeltaet var €14.700. Årlige besparelser fra fjernelse af materialespild plus reduktion af maskintid plus reduktion af arbejdskraft udgjorde €11.840. Break-selv landede på 14,9 måneder i produktionen. Hver måned derefter sparede hot runner-konfigurationen €987 sammenlignet med cold runner.
Dette er den matematik, din leverandør skal vise dig under DFM-gennemgang. Hvis de ikke kører det, tager du en blind beslutning om en variabel, der påvirker dit programøkonomi mere end næsten noget andet værktøjsvalg.
Valg af porttype inden for Cold Runner-systemer

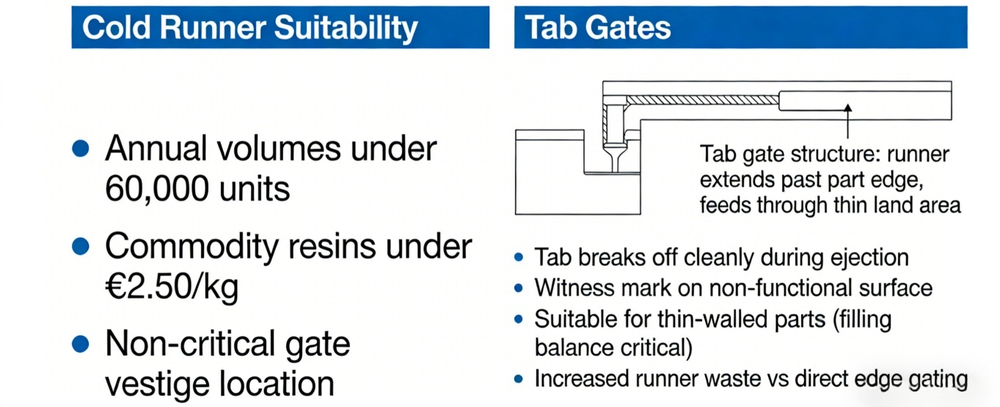

Kolde løbere giver stadig mening for specifikke programprofiler. Årlige mængder under 60.000 enheder, råvareharpikser under 2,50 €/kg og dele, hvor portens placering er ikke-kritisk, favoriserer alle koldløbsøkonomi. Spørgsmålet bliver så, hvilken gatetype inden for den systemklasse.
Kantporte
Kantporte placeres ved skillelinjen og tillader relativt store- tværsnit, hvilket hjælper med tykke-væggede dele eller materialer med høj-viskositet. Afvejningen- er synlige rester og manuel trimningsarbejde. På et program, der kører 40.000 enheder årligt med 0,04 € pr.-styk trimningsomkostninger, er det 1.600 €/år i arbejdskraft, som en anden porttype kan eliminere.
Ubådsporte
Ubådsporte føres under skillelinjen i en vinkel og forskydes automatisk under udkast. De eliminerer trimningsarbejde og skjuler resterne under den kosmetiske overflade. Begrænsningen er portens diameter, typisk 1,2-1,8 mm maksimum, hvilket begrænser flowkapaciteten. Programmer, der bruger glas-fyldte materialer over 30 % belastning støder ofte på fyldningsproblemer med undersøiske porte, fordi det begrænsede tværsnit skaber for stort trykfald ved porten.
Tab porte
Faneporte forlænger løberen forbi delens kant og føres gennem et tyndt landområde. Fanen brækker rent af under udkastning, og vidnemærket lander på en ikke-funktionel overflade. Faneporte fungerer godt til tynde-væggede dele, hvor fyldbalancen er kritisk, men de øger løbeaffald sammenlignet med direkte kantåbninger.
Ventilator låger
Ventilatorporte spreder smelteindgangen over et bredere- tværsnit, hvilket reducerer forskydningsspænding ved indgang og forbedrer fyldningsensartetheden på store flade dele. Straffen er betydeligt løberspild fra selve ventilatorsektionen. Vi anbefaler generelt kun ventilatorporte, når delens geometri skaber fyldningsproblemer med punktporte, og når materialeomkostningerne er lave nok til, at det ekstra spild er acceptabelt.
Beslutningen mellem disse muligheder er ikke teknisk præference. Det er et omkostningsoptimeringsproblem med begrænsninger. Hvad er din materialepris? Hvad er din volumen? Hvad er dine kosmetiske krav? Hvad koster din trimningsløn? Svarene på disse spørgsmål bestemmer den korrekte porttype til dit program.
Hot Runner Gate-valg: Termisk vs ventil
Inden for hot runner-systemer er valget mellem termiske porte og ventilporte lige så vigtige for programøkonomien.
Termiske porte er afhængige af kontrolleret frysning for at forsegle portåbningen mellem skud. En lille prop af plastik størkner ved portspidsen under afkøling, og blæser derefter ud i hulrummet ved næste injektionsslag. Systemet er mekanisk enkelt uden bevægelige dele ved porten. Værktøjsomkostninger løber 800-1.500 € pr. dråbe afhængig af dysekonfiguration. Begrænsningen er procesfølsomhed. Portrestkvalitet afhænger af præcis temperaturkontrol ved dysespidsen, og opnåelse af ensartede resultater kræver omhyggelig procesudvikling under prøvetagning.
Ventilporte bruger en mekanisk stift aktiveret af pneumatiske eller hydrauliske cylindre til fysisk at lukke portåbningen. Stiften fremføres for at forsegle porten, trækkes tilbage for at tillade fyldning og fremføres igen, før formen åbnes. Denne positive afspærring eliminerer snoring, forhindrer savlen under åbning af skimmelsvamp og producerer ensartet restkvalitet på tværs af et bredere procesvindue. Værktøjsomkostninger løber €1.800-3.200 pr. dråbe afhængigt af aktiveringssystem og stiftdesign.
Omkostningsdeltaet mellem termisk og ventilport på et 8-dråbesystem kan overstige €15.000. Denne præmie er berettiget, når påføringen kræver overflader med nul-vestige, når materialet har tendens til at savle eller snor, eller når processtabilitet er afgørende for kvalitetskonsistens. Automotive Klasse A udvendige dele,huse til medicinsk udstyrmed kosmetiske krav, og optiske komponenter specificerer typisk ventilporte uanset omkostningsstigningen.
Sekventiel ventilport tilføjer endnu et lag af kapacitet og omkostninger. Individuelle porte åbner og lukker i henhold til programmeret timing, hvilket tillader smeltefronten at bevæge sig hen over hulrummet i kontrolleret rækkefølge i stedet for at fyldes fra alle porte samtidigt. Plastteknologi dokumenterede cyklustidsreduktioner fra 110 sekunder til under 75 sekunder på automotive kofangerprogrammer ved hjælp af sekventiel påfyldning (ptonline.com). Teknologien reducerer også den nødvendige klemmetonnage med 20-30 %, fordi det maksimale hulrumstryk er lavere under sekventiel fyldning end under samtidig fyldning.
Sekventielle systemer kræver yderligere controllere, sensorer og programmering. Værktøjspræmien i forhold til standardventilporte kan overstige €25.000 for komplekse multi-gateapplikationer. Tilbagebetalingen afhænger helt af forbedring af cyklustiden og besparelser på klemtonnage på din specifikke delgeometri.
Materialebegrænsninger på portvalg
Visse materiale- og portkombinationer virker simpelthen ikke. At opdage dette under T1-sampling snarere end under DFM-gennemgang koster tid og penge.
Glas-fyldte materialerover 25 % belastning accelererer portens slid dramatisk. Slibende fibre eroderer gatestål og ændrer fyldningsegenskaberne i løbet af produktionslevetiden. På et program på 500.000-enheder har vi set kantporte kræve genskæring to gange i løbet af de første to år af produktionen. Løsningen er at designe porte som udskiftelige indsatser fra starten. Indsatsdesignet tilføjer €600-900 til de oprindelige værktøjsomkostninger, men undgår produktionsafbrydelser til portrenovering senere.
Forskydnings-følsomme materialer inklusive POM, visse TPE'er og nogle bio-baserede harpikser nedbrydes, når de skubbes gennem underdimensionerede porte ved høj hastighed. Nedbrydningen viser sig som misfarvning nær porten, nedsatte mekaniske egenskaber eller overfladefejl. Gate tværsnit skal være større end standardstørrelsesreglerne foreslår, og injektionshastighedsprofiler kræver omhyggelig optimering under procesudvikling.
Høj-temperaturharpikser som PEEK og PEI kræver specialiserede hotrunner-komponenter, der er klassificeret til behandlingstemperaturer over 350 grader. Standard hot runner-systemer fejler i disse applikationer. Materialekapitlet i din RFQ skal udtrykkeligt bekræfte, at leverandøren har behandlet din harpiksfamilie før og har passende hot runner-kapacitet, hvis dette system foreslås.
Krystallinske materialer krymper mere end amorfe materialer, og krympningen varierer med strømningsretningen. Portens placering påvirker direkte krympningsfordelingen og den sidste dels skævhed. Når du modtager et tilbud på formen for en POM- eller PA-del, skal du bede om resultater af warpage-simulering, der sammenligner mindst to muligheder for portplacering. Leverandører, der kun leverer enkelt-optionsflowanalyse, udfører ikke tilstrækkeligt ingeniørarbejde.
Hvad din RFQ skal kræve
Portudvælgelsessamtalen bør finde sted under citering, ikke efter at værktøjet er frigivet. Din RFQ skal fremtvinge den samtale ved at kræve specifikke leverancer.
Anmod om specificeret hot runner-systemnedbrud, hvis denne konfiguration foreslås. Mærke, model, antal zoner, controller specifikationer, reservedelsliste med priser. Generiske "hot runner-system inkluderet" linjeposter forhindrer meningsfuld sammenligning på tværs af leverandører.
Krævesimulering af skimmelsvampresultater, der viser påfyldningstid, tryk ved overførsel, svejselinjeplaceringer og forudsigelse af skævhed. Bed om sammenligning af mindst to portplaceringsmuligheder med begrundelse for den anbefalede tilgang. Leverandører, der trækker tilbage på denne anmodning, signalerer begrænset teknisk kapacitet.
Angiv gate-restkrav i målbare termer. Maksimal resthøjde, diameter, acceptabel overfladetilstand. Få tilsagn på skrift inden skimmelfrigivelse.
For fyldte materialer kræves bekræftelse af udskiftelig portindsatsdesign. Spørg om specifikationer for indsatsmateriale og forventet udskiftningsinterval baseret på leverandørens erfaring med lignende programmer.
Anmod om cyklustidsopdeling, der viser påfyldningstid, pakketid, afkølingstid og åbnings-/lukketid for formen. Spørg, hvilke antagelser der driver estimatet for afkølingstid, og hvordan valget af portsystem påvirker dette tal.
Hvorfor dette betyder noget for dit næste program
Gatevalg er en af meget få værktøjsbeslutninger, der direkte påvirker både din kapitalinvestering og din løbende økonomi pr.-styk. De fleste andre værktøjsvalg påvirker omkostningerne i den ene eller den anden retning. Gates påvirker begge dele.
De indkøbsteams, der får dette rigtigt, er dem, der beder om break-even-analyse under tilbudsgivning, kræver simuleringsdata før værktøjsfrigivelse og indbygger gatesystemvedligeholdelse i deres produktionsomkostningsmodeller fra starten.
Vores ingeniørteam bygger gatesystem-sammenligningsmodeller som standardpraksis under DFM-gennemgang. Vi har behandlet nok variation på tværs af materialer og brancher til at vide, hvor beslutningstærsklerne falder for forskellige programprofiler. Når et program kommer ind med parametre, der lander tæt på en lige grænse-, kører vi tallene eksplicit i stedet for at standardisere leverandørpræferencer eller historisk praksis.
Hvis dit næste program involverer gatesystembeslutninger, der kan påvirke din omkostningsstruktur på en meningsfuld måde, så send os din delgeometri, materialespecifikation og volumenprojektion. Vi kører sammenligningen og viser dig, hvor dit break-even falder.
